一、什么是VFL迷宮系統生活污水處理技術？

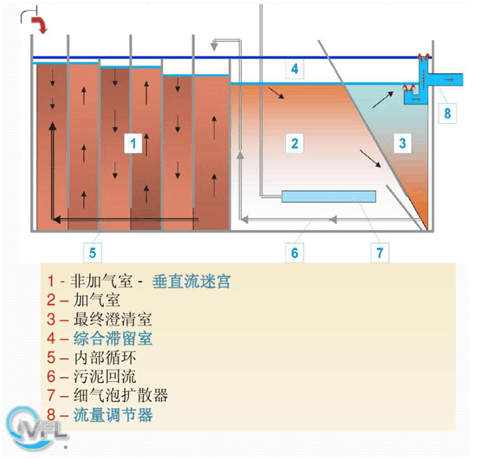

VFL，國際上命名為Vertical Flow Labyrinth – VFL.（垂直流迷宮）。VFL迷宮系統生活污水處理技術，其獨有的垂直流迷宮技術源于自然界中污水的生態自凈過程，遵循自然平衡法則實現污水的就地處理,就地回用，化繁為簡，順應微生物生長規律,創造性地把COD、BOD、總氮、總磷等的去除作為一個統一體來考慮，將有機物降解、硝化反硝化、生物聚磷有機的結合起來，根據進出水的水質確定構筑物各區域的容積和反應速度，并通過控制溶解氧、污泥回流以及氧化還原電位或三者的結合來管理整個系統，利用它們之間的關聯性，構建出獨特的整體性污水處理系統。同時實現污水處理的節能與環境友好。下面，用一張圖讓你分分鐘了解神秘的“迷宮”技術！

二、VFL技術有哪些優勢？

1、VFL技術抗沖擊負荷能力強，不需要調節池

VFL從池型結構（厭氧區和缺氧區的垂直流迷宮結構取得了國際專利）和運行管理兩方面進行優化，整個系統是在高污泥濃度（厭氧區、缺氧區污泥濃度10g/L,好氧區污泥濃度4.5g/L）下運行的，完全具備抗沖擊負荷的能力，節省了停留時間為8-12小時的調節池的土建投資。

2、VFL技術出水水質好，穩定達標

VFL技術將生化反應進行到完全徹底，可以在沒有任何深度處理的條件下（生化反應后只經過沉淀澄清），保持穩定達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）的一級A標準，甚至更好的水質，因此無需深度處理設備和配套的機房。

3、VFL技術產泥量極低

VFL技術在處理污水的同時兼顧了污泥的減量和無害化，系統產泥量極低。因為該技術必須適應歐盟國家的要求，其中德國要求系統每年排泥不超兩次，法國要求不超過一次。VFL技術建成的污水廠正常運行2-3年后才開始第一次排泥，此后每三個月排泥一次。因此1000m3以下的污水廠可不設污泥處理設備和配套機房，有條件的污水廠可經過簡單的濃縮、晾曬，然后清運。1000m3以上的污水廠可根據情況使用簡單的污泥處理設備，因為污泥量要比一般污水廠少30-50倍。

4、VFL技術能夠適應嚴格的環境要求

VFL技術通過對系統運行管理的優化，實現整個系統沒有任何臭味，包括厭氧區和污泥區。該工藝從生化處理的根本上解決了困擾采用一般處理工藝的污水廠的臭味問題，因此適宜將污水站建在任何對環境要求嚴格的區域，不需設任何除臭裝置。

5、VFL技術系統簡單，能耗低，日常維護工作量小

VFL技術設備種類和數量已經減到了最少，除了污水進口處的提升設備和除砂設施外，以生化組合池為核心，配套設備只有鼓風機和水回用必須的消毒加藥設備，只在出水水質指標──磷（<0.3）進一步提高的情況下，需要投加少量鐵鹽。因此設備的日常維護工作量大幅度減少，能耗最大程度的節約。

6、VFL技術無需二次投資

組合池內無填料，無堵塞問題，不需要定期更換和清洗。我們熟悉的接觸氧化工藝和生物濾池工藝填料長期使用會造成堵塞，材料5年以后也會出現老化、脫落，必須定期更換。目前較流行的MBR工藝膜組件一般為3-5年的使用壽命，采用國產膜，設備總投資較普通工藝高出40%左右，進口膜則要高80%，而且日常維護反沖洗和化學清洗，需要配套機房和設備，日常管理工作量較大，對管理人員的要求較高。

7、VFL工藝更適合中小型生活污水處理廠的總體設計

以前我們更多地關注大型市政污水處理廠的建設和運營，尚無針對中小城鎮污水處理的設計規范、標準，目前這類污水處理廠都是照搬市政污水處理工藝及設計參數，造成總體工程投資和運行費用較高，且總體占地面積較大，預處理、深度處理等輔助設施繁瑣，運營管理復雜。總的來說，除了規?？s小之外，一切沿用大污水廠建設模式，系統得不到簡化，尤其是不能突出核心處理單元的作用。而VFL技術重點針對中小型污水處理廠，突出生化反應的核心作用，除了污水進口處的提升和除砂外，將水質處理、污泥處理和系統的無害化都在生化組合池內部得以解決，真正做到強化自然界自凈條件，不采用強制性的設備，造成其它二次污染，最大限度地簡化了整個系統，使中小規模的污水處理廠設計結構和布局簡潔，管理簡單，可以做到遠程控制、自動運行，管理人員每日巡視。相應地，廠區內機房、道路、綠化等配套設施的占地和投資大幅度減少。

VFL迷宮系統生活污水處理技術是由傳統的生化處理工藝演變而來，特殊的結構形式結合巧妙的運營管理，使得各功能段能夠更好的發揮處理效率！針對現階段生活污水處理技術，在結構優化和工藝控制方面，具有學習指導的意義。
