隨著地下管網的復雜化,在地下空間緊張,地面施工場地受限的環境狀況下,地下管道非開挖技術應運而生。非開挖技術在一定條件下具有安全、經濟、高效、環保等特點,不僅用于現場污水管道，還廣泛應用于自來水輸送供應、電力通信、天然氣等管道開挖。下面力鼎小編一起帶你了解施工現場的管道非開挖技術。

一、管道非開挖技術說明

非開挖是指利用各種巖土鉆掘設備和技術手段，通過導向、定向鉆進等方式在地表極小部分開挖的情況下（一般指入口和出口小面積開挖），敷設、更換和修復各種地下管線的施工新技術，不會阻礙交通，不會破壞綠地，植被，不會影響商店，醫院，學校和居民的正常生活和工作秩序，解決了傳統開挖施工對居民生活的干擾，對交通，環境，周邊建筑物基礎的破壞和不良影響，因此具有較高的社會經濟效果。對于管道及地形地勢復雜地區，可以采用非開挖技術，所需設備有：平整場地設備、導向鉆機、專門的回拖器拖管。

針對管道非開挖技術，步驟可簡述為：

地質勘察→穿越曲線設計→測量磁方位角→鉆機就位→鉆導向孔→擴孔→拖管→環境保護→地貌恢復。

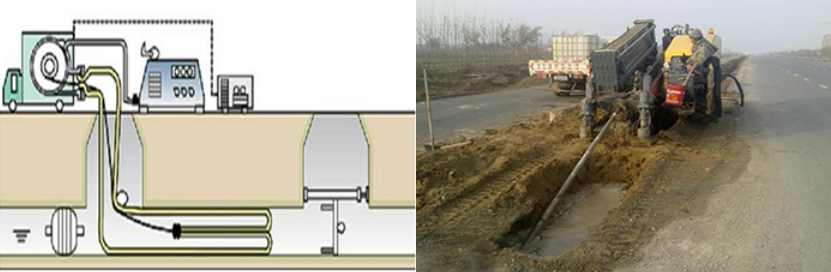

圖1管道非開挖示意圖           圖2現場施工圖

二、管道非開挖方法

非開挖首先需要進行技術準備，其主要包括對地下管線使用現狀的勘察，以準確地掌握管線及其他基礎設施的分布情況；按照施工區域的地形、路線定出鉆孔軸線，進行區域地形地貌的勘測與測量；對需鉆孔的工作區域進行地層地質的現場勘查。再是進行施工場地的準備，對施工場地進行機械、機具等安裝于堆放；開挖入射作業坑，做好支護與降水工作；進行施工機械進場工作及安裝；借助導航儀進行探頭導向的開展。最后是進行以開孔、造斜鉆進、保直鉆進為主的導向施工及包含孔徑設計、分級擴孔、孔壁加固、回拉敷管的回拉擴孔的兩個施工步驟。

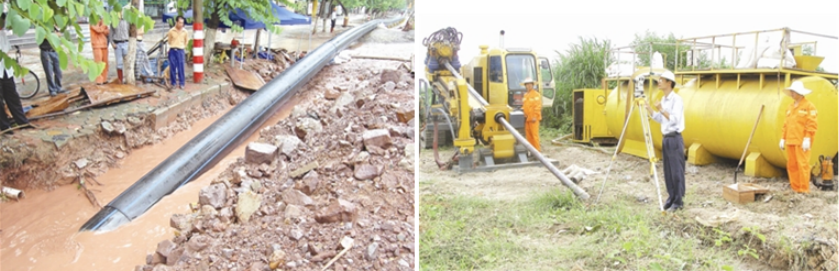

圖3鋪設污水管道圖           圖4現場勘測圖

三、管道非開挖技術分類

非開挖技術措施按施工工藝可分為：導向鉆進鋪管技術、遁地穿梭矛鋪管技術、頂管掘進機鋪管技術、頂管鋪管技術。其中，我司針對分散農村污水處理，大部分分散污水收集管道管徑不會太大，而較適合小管徑長度的非開挖技術有：導向鉆進鋪管技術，遁地穿梭矛鋪管。下面對其具體特點進行介紹。

1、導向鉆進鋪管技術特點介紹：

(1)施工優點

①導向儀導向，快速高效準確；

②鉆孔方向易控制，施工場地要求簡單；

③導向探測與管線探測相結合有效調整鉆頭，避開管線，適合復雜地層條件下施工。

(2)適用范圍

  用于鋪設電力、通信、煤氣和水管線，鋪管直徑、長度和材料范圍較寬，適合1000mm以下管徑，主要有PE管鋪設和鋼管鋪設。

2、遁地穿梭矛鋪管特點介紹：

(1)施工方法

①拉管法；

②頂管法。

(2)施工優點

①?zèng)_擊力大，穿透性強；

②速度快，工期短；

③可穿越流泥流沙和卵石帶；④適宜各種管材。

(3)適用范圍

①適宜于鋪設各類13～150mm；

②小管徑長度＜50m或距離較長的；

③鋼管或鑄鐵管最大口徑可達1．5m最大長度可達100m。

適合復雜地層條件下施工，用于鋪設電力、通信、煤氣和水管線，鋪管直徑、長度和材料范圍較寬，適合1000mm以下管徑，主要有PE管鋪設和鋼管鋪設。

如果以前的開挖是‘開膛破肚’的話，那么現在的非開挖技術就是‘微創手術’。 在不破壞路面結構，不影響交通，不污染環境的情況下，該技術可水平定向穿越城市道路、河流、商業鬧市區、綠化植被保護區等無法或不宜進行開挖作業的路段，鋪設電力、通信、燃?xì)?、輸油、自?lái)水、污水管道和其他工業管道。此外，該技術還可以優化改造，應用于管棚支護和注漿固結地基等特種工程領域，解決了傳統注漿機只能垂直鉆孔不能水平或斜向鉆孔注漿的問題，彌補了在不破壞路面不影響道路交通情況下路基補強的空白。管道非開挖技術的實用性將會得到越來越多的推廣普及，同時采用此技術也需充分衡量項目的經濟性，較多大型專業機械及專業人員的配置的成本應充分考慮。
